Chemisch Nickel

Passt wie angegossen!

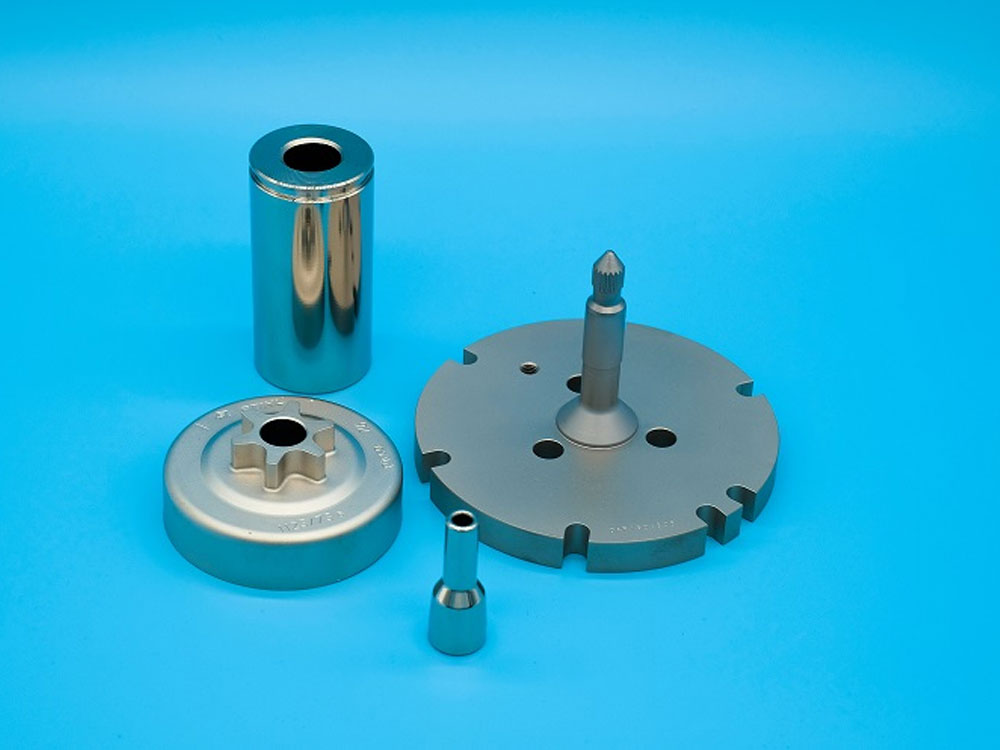

Das Chemisch Nickel-Verfahren

Chemische Nickelschichten werden im Vergleich zu galvanisch abgeschiedenen Nickelschichten ohne eine äußere Stromquelle abgeschieden. Daher entfallen die von elektrolytisch abgeschiedenen Metallschichten bekannten Nachteile des Kantenaufbaus. Man erhält dadurch eine sehr konturentreue Abscheidung, wodurch auch bei höheren Schichten engere Toleranzen als beispielsweise beim Hartchrom möglich sind.



Angewandt wird das Verfahren bei Chrom-Schmitt auf metallischen Werkstoffen, wie Stahl, Edelstahl oder Buntmetallen. Die Schicht besteht aus einer Nickel-Phosphor-Legierung, die sich von normalen Nickelschichten durch die Einlagerung von Phosphor in die Metallmatrix unterscheidet. Sie wird hauptsächlich im funktionellen Bereich angewendet, da sie sich durch sehr gute Korrosions- und Verschleißschutzeigenschaften auszeichnet.

Einsatzgebiete

Unsere Nickelschichten werden zum Beispiel im Maschinenbau für die Erhöhung von Verschleiß- und Korrosionsbeständigkeit verwendet. Weitere Anwendungsgebiete sind in der Elektroindustrie, Medizintechnik, Automotive oder Möbelindustrie zu finden.

Fertigungsmöglichkeiten

Einzel- wie auch Serienteile.

Schichtstärken Bereich von 5 – 40 µm (Toleranz ± 2 µm) | Bereich von 40 – 80 µm (Toleranz ± 3 µm)
Maximale Bauteilgröße 1000 mm x 600 mm x 300 mm
Maximales Bauteilgewicht 400 kg

Eigenschaften von Chemisch Nickel

Härte

Im abgeschiedenen Zustand: ca. 520 - 580 HV /49 - 53 HRc
Nach 1 h Tempern bei 400 °C: ca. 920 - 980 HV / 64 - 65 HRc

Hoher Verschleißschutz

Im abgeschiedenen Zustand: < 20 mg / 1000 U (Taber Abraser)
Nach 1 h Tempern bei 400 °C: < 12 mg / 1000 U (Taber Abraser)

Sehr gute Korrosionsbeständigkeit

ab 25 µm > 200 h nach DIN EN ISO 9227
ab 40 µm > 400 h nach DIN EN ISO 9227
Getemperte Schichten gewinnen zwar an Härte, verlieren aber Ihre Korrosionsbeständigkeit!

Gut mechanisch bearbeitbar

Schleifen und Polieren

Nicht magnetisch

Optik des Substrats bleibt erhalten

Wird durch das Beschichten nicht matter oder glänzender

Gut lackierbar

Klarlack gegen das nickeltypische Anlaufen

Für weitere Fragen steht Ihnen unser Technologieberater gerne zur Verfügung.

Nach oben scrollen
